Урок 8. Лабораторно – практичне заняття № 2.

Урок 8: Відмінні особливості будови різних ЕККА. Підготовка ЕККА «Екселліо ДМР-55 LD», «Екселліо ДРU-500» до початку роботи.

Мета: Навчитись виконувати підготовку до роботи ЕККА різних типів.

Матеріально технічне забезпечення:

1. Касові стрічки.

2. Робочий зошит.

3. Прилади та інвентар, необхідні для підготовки ЕККА різних типів до роботи.

4. ЕККА «Екселліо ДМР-55 LD», «Екселліо ДРU-500.

ІНСТРУКЦІЯ З ОХОРОНИ ПРАЦІ ДЛЯ КАСИРА

Касир повинен:

1. Виконувати правила внутрішнього трудового розпорядку.

2. Не допускати сторонніх осіб на своє робоче місце.

3. Не залишати без нагляду ввімкнений касовий апарат.

4. Працювати на касовому апараті, будову та правила безпечної експлуатації якого знає та по якому проінструктований.

5. Вміти надавати першу медичну допомогу потерпілим від нещасних випадків.

6. Вміти користуватись первинними засобами пожежогасіння.

7. Пам'ятати про особисту відповідальність за виконання правил охорони праці та безпеку колег по роботі.

8. Не приступати до роботи на несправному касовому апараті.

Загальна інформація:

Основні блоки ЕККА

Всі ЕККА незалежно від їх типу і моделі складаються з таких основних блоків:

- блок управління;

- блок пам'яті;

- блок клавіатури;

- блок друку;

- блок електроживлення;

- блок індикації;

- грошова скриня.

Блок управління розташований у нижній частині корпусу ЕККА і складається з оперативної і фіскальної пам'яті.

Фіскальна пам'ять. Блок фіскальної пам'яті (ФП) - енергонезалежний. Записана інформація не може бути змінена, а її достовірність може бути порушена лише в результаті поломки блока або появи дефектів в управлінні.

Об'єм ФП забезпечує функціонування каси упродовж 3 - 10 років. Тривалість цього періоду залежить від частоти обнулення та кількості податкових груп, що використовуються.

Програмування ФП здійснює спеціаліст центру сервісного обслуговування (ЦСО).

Оперативна пам'ять складається з двох модулів - робочого і програмного. Робочий модуль пам'яті апарата містить усю накопичену інформацію роботи касира за деякий період часу, її можна вивести на друкувальний пристрій під час роботи в різних режимах. Програмний модуль пам'яті апарата містить таблиці, визначення різних параметрів; при оперативній роботі з апаратом інформація в цьому модулі не змінюється.

Блок пам'яті забезпечує зберігання інформації упродовж 90 днів і більше після вимкнення апарата. Блок пам'яті функціонує на основі вмонтованого акумулятора.

Блок клавіатури розташований на передній панелі і залежно від типу і моделі мас певну кількість клавіш, складається із цифрових, функціональних та клавіш швидкого доступу. Клавіші вмикаються тільки по одній.

До блоку друку належать: принтер; гніздо для встановлення стрічок; стрічконамотувач для контрольної стрічки; датчик кінця стрічки - це блокатор, який блокує роботу апарата, якщо стрічка закінчилися. Принтер призначений для друкування грошових документів - чеків, він розташований з лівої сторони ЕККА та працює на основі термопринтер. Для забезпечення правильної безперебійної роботи принтера необхідно, щоб використовувані витратні матеріали (термострічка, її ширина і діаметр залежать від моделі ЕККА), що відповідають вимогам, зазначеним у технічній характеристиці ЕККА.

Блок живлення призначений для подання напруги на всі функціональні вузли апарата. Напруга надається для трьох блоків керування: для блоку друкування; для живлення індикаторів; замка шухляди для грошей.

Блок індикації розташований у верхній частині апарата. Індикатор являє собою табло, на якому висвічуються цифри та букви. ЕККА мають односторонні та двосторонні індикатори

- один з боку продавця, інший - з боку покупця.

Грошова скринька призначена для тимчасового зберігання готівки, вона має секції для банкнот і монет( їх кількість залежить від марки апарата). Відчиняється при натисненні певної клавіші чи автоматично при розрахунку з покупцем.

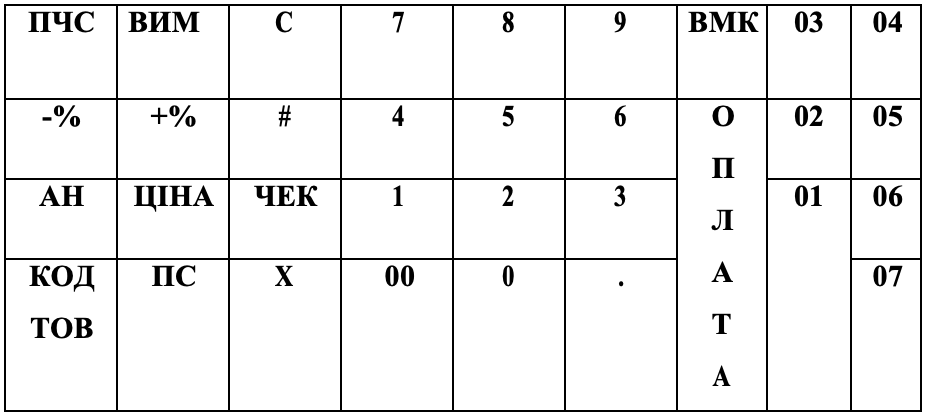

Характеристика клавішного поля ЕККА «Екселліо ДМР-55 LD», «Екселліо ДРU-500.

ПЧС - використовується для протягування чекової стрічки;

ВИМ - служить для переходу від одного режиму до іншого.

С - використовується для корекції неправильно набраної інформації, але ще до моменту здійснення її реєстрації, а також для відміни звукового сигналу і повідомлення про помилку - при виникненні неполадок у роботі або при неправильному виконанні операцій;

-% - використовується при роботі в режимі продажу товарів для виконання операції зі службової видачі грошей із касового ящика (спочатку набирається сума службово виданої готівки, а потім натискається ця клавіша)

+% - використовується для службового внесення залишку грошей, які є в касі на початок робочого дня (попередньо набирається сума готівки, потім натискається клавіша із даним символом);

# - використовується у режимі програмування;

АН - використовується для анулювання продажу останнього із зареєстрованих товарів, а разом із іншими клавішами - для анулювання продажу будь-якого товару в межах чека, але ще до моменту закриття цього чека;

ЦІНА - використовується у режимі програмування;

ЧЕК - використовується при роботі в режимі продажу товарів для оплати чеком , в кредит;

КОД ТОВ - указує, що попередньо введене число є кодом товару;

ПС - використовується у режимі продажу товарів для підрахунку загальної вартості покупки;

Х - клавіша множення в режимі продажу товарів натискається після набору кількості товару, в режимі програмування касового апарата - для зміни номера таблиці;

01-07 - клавіші швидкого доступу;

1 - 9, 0 - цифрові клавіші;

ВМК - вимкнення касового апарата

ОПЛАТА - використовується при роботі в режимі продажу товарів для видачі (закриття) чека з підрахунком суми здачі у випадку оплати покупки готівкою.

Режим роботи задається слідуючими комбінаціями клавіш.

ВИМ 1 – режим реєстрації,

ВИМ 2 – режим Х – загальний звіт

ВИМ 3 – режим  Z – звіт з обнулінням.

ВИМ 4 – режим програмування.

ВИМ 0 – відключення ЕККА

Установка паперової стрічки.

Перед роботою касир повинен перевірити наявність паперової стрічки якщо буде потребавстановити її.

1. Зніміть верхню кришку друкувального пристрою.

2. Установіть рулони паперової стрічки в спеціальну нішу.

3. Початок паперової стрічки встановите в щілину друкувального пристрою.

4. Установити паперову стрічку, натисніть на клавішу ПЧС і тримаєте доти, поки стрічка не вийде з отвору на 25-30 см.

5. Кінець контрольної стрічки зафіксуйте на котушці, (стрічконамотувач), і встановіть її на місце.

6. Натисніть кілька разів клавішу ПЧС, щоб натягнути паперову стрічку.

7. Натисніть на клавішу С.


Примітка:

1. Касовий апарат не буде працювати, якщо паперова стрічка встановлена неправильно.

2. Щораз перед початком роботи на ЕККА перевіряйте наявність паперової стрічки. У випадки, якщострічка закінчилася або закінчується, установіть новий рулон.

3. Для видалення старої стрічки використовуйте клавішу ПЧС. Не застосовуйте силу і не намагайтеся вийняти паперову стрічку зі зворотної сторони друкувального пристрою, щоб уникнути його поломки.

4. Якщо паперова стрічка в касовому апарату закінчилася, каса блокується, на індикаторі з'являється символ «ПР» (папір). Після установки нового рулону на індикаторі з'являється символ «С», натиснітьклавішу С.

5. Якщо паперова стрічка не буде натягнута, то під друкування створюється пробка із паперу, щопризводить до аварійної ситуації.

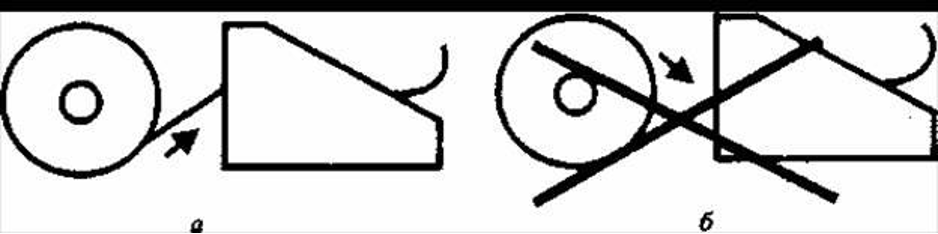

6. При установленні паперової стрічки, її розташування обов’язково повинно бути як показано на малюнку.Перекоси, зморшки та розриви не дозволяються.


Хід роботи

Завдання №1: Опрацювати панель управління ЕККА: використовуючи опорний конспект, ознайомитись з будовою ЕККА «Екселліо ДМР-55 LD»,  «Екселліо ДРU-500».

Завдання №2: Заповніть таблицю та винайдіть відмінні особливості будови різних ЕККА (дивись додаток).

Завдання №3: Напишіть алгоритм операцій на початок дня на ЕККА  «Екселліо ДМР-55 LD»,  «Екселліо ДРU-500»:

1. _________________

2. _________________

3. _________________

ТБ перед роботою на ЕККА  «Екселліо ДМР-55 LD», «Екселліо ДРU-500»:

Перед включенням ЕККА необхідно зовнішнім візуальним оглядом перевірити:

- справність штепсельної розетки, вилки, ізоляції електричного з'єднувального кабелю (шнура);

- стійкість машини на столі;

- відсутність зовнішніх пошкоджень РРО;

- наявність і надійність заземлення у розетці;

- відсутність забруднень зовні і всередині машини;

- досить освітлення робочої поверхні відсутність сліпучого дії світла.

- до моменту включення контрольно-касової машини в електричну мережу перевірити справність блокуючих пристроїв.

- про всі несправності, виявлених при перевірці обладнання та інвентарю, повідомити безпосереднього керівника і до їх усунення не приступали до роботи.

Завдання №4: Виконайте операції на початок дня на ЕККА «Екселліо ДМР-55 LD», «Екселліо ДРU-500»:

1. підготуйте ЕККА до роботи;

2. підпишіть контрольну стрічку й заправте її разом із чековою стрічкою в друкувальний пристрій;

3. отримайте два нульових чеки;

4. отримайте денний звіт;

5. виконайте операцію «службове внесення» в розмірі 500 грн.

Встановіть послідовність операцій касира на початок дня:

А) перевірка справності РРО, роз`єму, проводів, Б) отримання розмінних грошей (і ключів),

В) внесення розмінних грошей і отримання службового чеку, Г) заправлення чекової стрічки (при необхідності),

Д) отримання нульового чеку(і оформлення його в КОРО), Е) підготовка інвентарю  для роботи,

Є) розкладання розмінних грошей по секціях грошової шухляди?

1- 5-

2- 6-

3- 7-

4-

Контрольні запитання

1. Як заправити чекову та контрольну стрічки?

2. Як підготувати ЕККА до роботи?

3. Які чеки необхідно вибити на початок робочого дня?

4. Із яких основних частин складається ЕККА?
