Урок 1. Особливості будови окремих моделей РРО: основні блоки і механізми та їх призначення

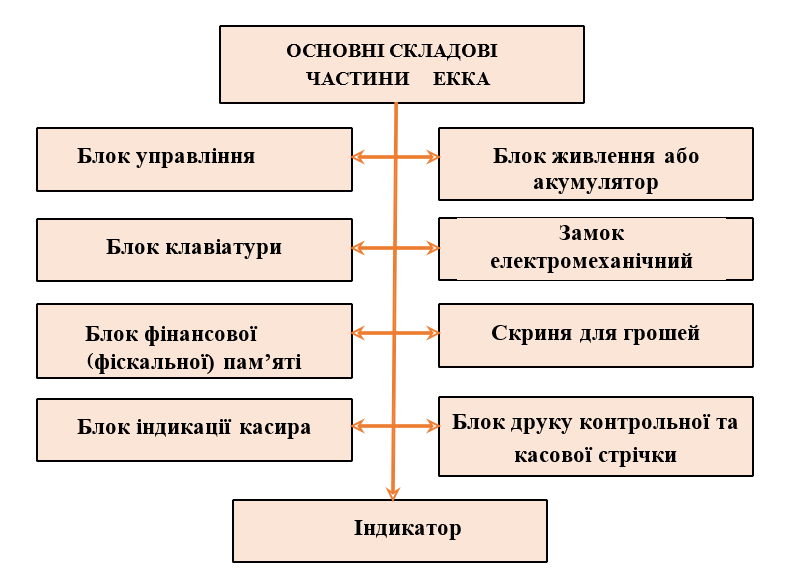

Всі електронні контрольно-касові апарати, незалежно від їх типу та моделі, складаються з таких основних блоків:

Блок керування – призначено для розміщення мікропроцесора, елементів оперативної пам’яті, елементів інтерфейсу і комутуючих елементів.

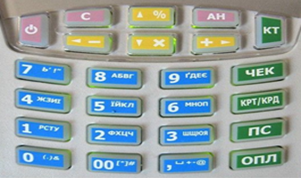

Блок клавіатури – являє собою набір клавіш, за допомогою яких вводяться необхідні дані, проведені через апарат, через цифровий код або штрих-код. (Див. додаток 1.)



Індикатор (для касира та покупця) – призначено для відображення введеної інформації додаткових повідомлень.

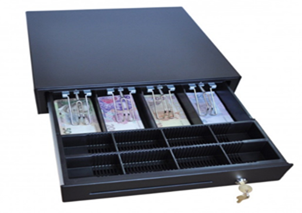

Скриня для грошей ЕККА – є металевий висувний ящик з електромагнітним або механічним замком, призначений для зберігання грошових сум, що приймаються касиром під час роботи.

Блок фіскальної пам’яті (ФП) – це енергонезалежний пристрій для тривалого зберігання грошової (фіскальної) інформації.

Блок оперативної пам’яті – складається з двох модулів: робочого, який призначено для зберігання інформації про продані товари, і програмного, який призначено для зберігання інформації занесеної в пам’ять під час роботи в режимі програмування.

Замок електромеханічний – розташовано, як правило, у верхній частині апарата і призначено для переведення апарата в різні певні режими роботи.

 Блок живлення призначено для видачі напруги на всі функціональні вузли апарата. Напруга подається для трьох блоків керування: блоку друкування; живлення індикаторів; живлення електрозамка і замка грошового ящика.

Друкувальний пристрій – призначено друку чеків і контрольної стрічку за допомогою принтера.
