1. Машини для внесення органічних добрив

Для зберігання та приготування твердих органічних добрив застосовують заглиблені, напівзаглиблені та наземні гноєсховища.

У разі зберігання гною в наземних гноєсховищах його розрівнюють, укладають і ущільнюють бульдозерами Д-606, змонтованими на тракторах ДТ-75М. Для укладання і розподілу гною й торфу застосовують також навантажувач   ПФП-1,2.

Завантажуючи рідкий гній у цистерни-розкидачі, його перемішують, оскільки при зберіганні гною в гноєсховищах маса поділяється на фракції: на дно гноєсховища осідають тверді домішки, переважно мінерального походження, зверху спливають легкі, а в середній частині, між шарами твердих і легких домішок, нагромаджується рідка фракція. Рідкий гній перемішують механічним, гідравлічним або пневматичним способами.

Машини для внесення твердих органічних добрив працюють за такою технологічною схемою: конвеєр подає масу до активного розкидального пристрою, який подрібнює її і розподіляє по поверхні поля. При внесенні твердих органічних добрив застосовують прямоструминну (ферма – поле), перевалочну (ферма – бурт – поле) і двофазну технології.

За двофазної технології гній вкладають у певній послідовності в купи, виходячи із заданої норми внесення, а потім розподіляють по полю валкувачем-розкидачем.

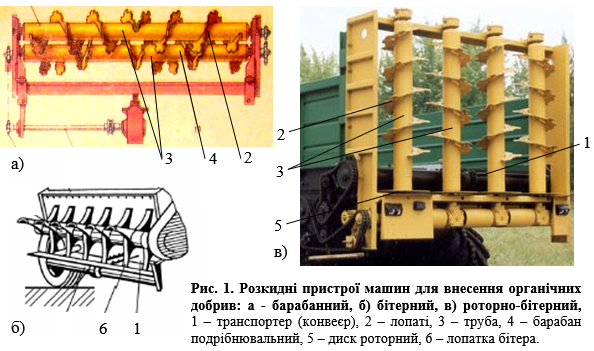

Розкидачі органічних добрив бувають двох видів: з віссю обертання, паралельною (рис. 1 а, б) до напрямку руху машин та перпендикулярною (рис. 1, в) йому. Розкидачами добрив першого виду є ротори і бітери, які встановлюються в кузовах причепів, а другого — кузовні барабани, а також чотирилопатеві ротори.




Ротори, бітери і барабани виконані у вигляді труб 3 із розміщеними на них по гвинтовій лінії лопатями 2 чи лопатками 6. Добрива, які подаються до них конвеєром 1, подрібнюються і розкидаються на поверхню поля. Для кращого подрібнення та інтенсивної подачі добрив у кузові нижче від розкидального встановлюють подрібнювальний барабан 4 з таким самим напрямом обертання, але з іншою кутовою швидкістю. Якщо немає другого барабана, то для вирівнювання шару добрив, які подаються, використовують козирки або щити з різних матеріалів. Для кращого розкидання органічних добрив машиною з вертикально розміщеним валом розкидного пристрою в нижній його частині встановлені додаткові ротори 5 у вигляді плоских дисків.

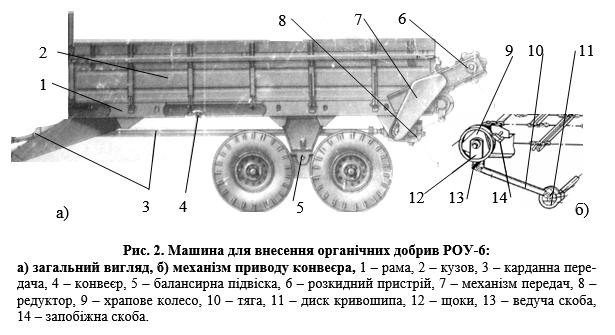

Машина для внесення органічних добрив РОУ-6 (рис. 2) призначена для поверхневого розкидання гною, торфокрошки, компостів тощо, а без розкидального пристрою може перевозити різні вантажі. Розкидач складається з рами 1, на якій змонтовано кузов 2 з конвеєром 4 , розкидального 6 пристрою (див. рис. 1, а) і механізму передач 7. Ланцюгово-планчастий конвеєр виконаний із чотирьох зварних ланцюгів кроком 27 мм, об’єднаних попарно у дві гілки. Конвеєр приводиться в рух від ВВП трактора через карданну передачу 3 і редуктор 8. На ведучому валу редуктора є корпус кривошипа з диском 11, палець якого зв’язаний зі щоками 12 храпового колеса. Палець диска розміщений ексцентрично до осі вала приводу конвеєра і при кожному оберті надає коливального руху щокам. При цьому ведуча скоба 13, закріплена між щоками, прокручує храпове колесо 9, а разом з ним і ведучий вал конвеєра.



Ходова частина  виконана у вигляді візка типу «тандем», що має два балансири 5, шарнірно встановлені в литих кронштейнах, які кріпляться до підрамника.

При регулюванні розкидача РОУ-6 на задану норму внесення добрив установлюють на потрібну подачу храповий механізм приводу конвеєра.

Після проведених регулювань установлюють фактичну норму внесення добрив. Для цього розкидач зважують на автомобільній вазі. Кузов розкидача завантажують добривами і знову зважують. За різницею показань ваги визначають масу добрив у кузові. Вмикають ВВП трактора і розрахункову передачу, що відповідає заданій нормі, і, рухаючись полем, здійснюють розкидання. Добрива, що містяться в кузові, подаються конвеєром до розкидального пристрою. Нижній барабан пристрою подрібнює масу та подає на верхній, який і здійснює розкидання її по полю за шириною захвату машини (5 – 6 м) до повного спорожнення кузова.

Вимірюють ширину смуги розкидання і довжину пройденого шляху.

Фактичну норму внесення добрив Q, т/га, визначають за формулою



де G – маса завантажених у кузов добрив, т;

     В – ширина смуги розкидання, м;

     L – довжина шляху розкидання добрив, м.

Якщо фактична норма внесення добрив відрізняється від заданої більш як на ±10 %, то змінюють швидкість живильного конвеєра зміною радіуса кривошипа храпового механізму.

Розкидачі органічних добрив ПРТ-10 та ПРТ-16 мають таку саму будову і призначення, як і РОУ-6. Відмінність полягає у конструкції механізму приводу розкидних пристроїв та регулювання норми внесення добрив.

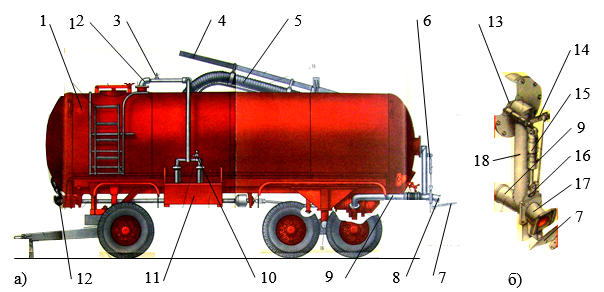

Машини для внесення рідких добрив МЖТ-10, МЖТ-16 (рис. 3) призначені для самозавантажування, транспортування, перемішування і розливання рідких органічних добрив по поверхні поля, а також для перевезення технічної води, браги та інших неїдких рідин.

Для самозаправлення машини рідкими органічними добривами агрегат  встановлюють біля гноєсховища на відстані, яка забезпечила б повертання штанги на кут 90°.

Самозавантаження здійснюється завдяки створюваному всередині цистерни 1 вакууму. Механізатор з кабіни трактора за допомогою гідравліки опускає заправний рукав 5 у робочу рідину, одночасно включаючи вакуумну установку 11, яка






Рис. 3. Машина для внесення рідких добрив МЖТ-16:

а – загальний вигляд; б – розливний пристрій, 1 – цистерна; 2 – вакуумметр; 3 – запобіжний рідинний клапан; 4 – штанга; 5 – заправний рукав; 6 – перемикальний пристрій; 7 – розподільний щиток; 8 – розливний пристрій; 9 – напірний трубопровід; 10 – запобіжний вакуумний клапан;  11 – вакуумна установка; 12 – відцентровий насос; 13 і 16 – заслінки; 14 – важіль; 15 - гідроциліндр; 17 – розподільний патрубок; 18 – патрубок перемішування добрив.



складається з двох вакуумних насосів і гідромотора ГМШ-32-2, з’єднаних між собою муфтами. Робоча рідина потрапляє в цистерну через гнучкий рукав і заповнює її до тиску 0,61 – 0,68 МПа. Після заповнення цистерни штангу встановлюють у транспортне положення і відключають вакуумну установку.

Перемішування і внесення добрив на поверхню поля здійснюється за допомогою відцентрового насоса 12. Під час безпосереднього внесення рідких органічних добрив механізатор включає ВВП трактора, відкриває за допомогою гідравліки заслінку 16 перемикального пристрою 6, і робоча рідина насосом через   напірний трубопровід 9 подається до розливного пристрою 8, який рівномірно розподіляє рідину поверхнею поля.

Дозу внесення добрив регулюють за допомогою змінних заслінок 16 з різними діаметрами вихідного отвору, закріплених на вихідному патрубку 17 перемикального пристострою, та швидкістю руху агрегата. Кількість внесеної робочої рідини залежить також від кута розміщення відбивного щитка 7, який одночасно забезпечує збільшення ширини розливання добрив, які подаються відцентровим насосом.
