Урок 2. ПОРЯДОК РОБОТИ ІЗ ЗОВНІШНІМИ ПРИСТРОЯМИ

ЕККА дозволяє підключення платіжного терміналу, що призначений для виконання електронних платежів за допомогою ідентифікаційних електронних карток в Національній системі масових електронних платежів (НСМЕП) України.

Порядок:

− запрограмувати режим роботи послідовного порту за допомогою команди 618;

− за допомогою інтерфейсного кабелю, що входить до складу терміналу, підключити термінал UNITERM (роз'єм «ЕККА») до ЕККА;

− підключити блок живлення до терміналу (роз'єм «БЖ»).

Примітка. До роботи з ЕККА термінал необхідно підготувати згідно з

Посібником 3.021.006 ПЕ.

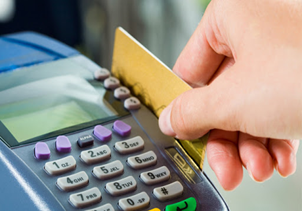

Вставити платіжну картку клієнта в зчитувач терміналу так, щоб не було контакту.

Провести платіжну операцію на ЕККА на відповідну суму, що буде зніматися з картки, натиснувши на клавішу "КРД". При нормальному з'єднанні термінала з ЕККА на індикаторі ЕККА повинно з'явитися повідомлення "СТАТУС ОА", а на індикаторі терміналу з'являється повідомлення про введену з ЕККА суму оплати.

Вставити до кінця картку в термінал і виконати дії на терміналі згідно з повідомленнями. Після того, як картка вийнята з терміналу, на ЕККА роздрукується чек оплати. Чек оплати складається з трьох частин. Верхня і нижня частини чеку – касові, середня частина –термінальна.

У випадку, коли з'єднання ЕККА з терміналом не відбулось, на індикаторі ЕККА з'являються такі повідомлення:

− ПОМИЛКА Е2 – помилковий байт підтвердження приймання команди (байт АСК). Кількість спроб зв'язку з терміналом: 3.

− ПОМИЛКА ЕЗ – за інтервал часу 5с не отримана команда від терміналу.
